74式ジオラマ 2019 3

先週土曜日はプラスチックウォーリアーズの反省会というかお疲れさま会でした。

来年は「日本」ということでございます。皆さん乗り気です。

いままでドイツ戦車ばっかりのテーマでスイマセン的な…

まぁ戦車中心ですが、飛行機やタイヤ物も誰か作っていただけるのではないでしょうか。

｜

しばらく更新しないとblog面倒くさくなりますね。って言ったら、

備忘録にもなるしちょっとでも書いた方が良いよ。とアドバイスいただきました。

確かにアノ時はどう作ったっけ？というのが偶に有りますよね。

｜

さて、動作機構よりは思いのほか時間が掛かる本体の工作

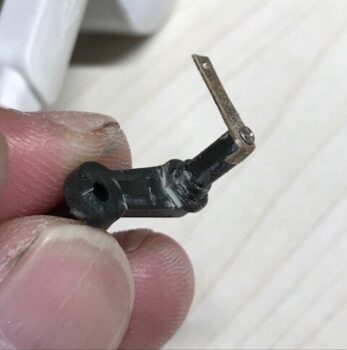

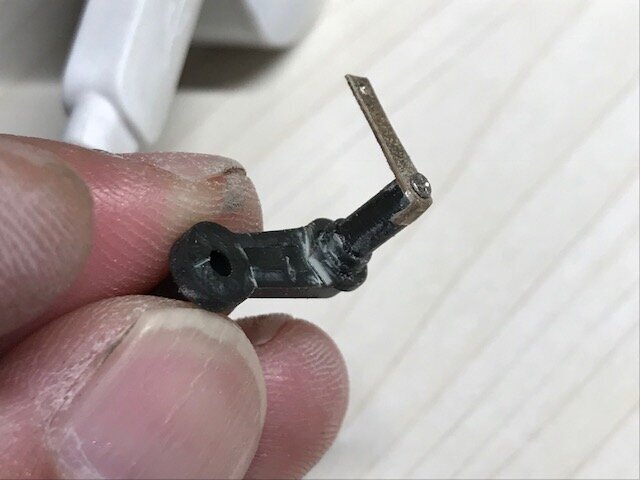

サスアームは動作させるための手がかりと、強度を兼ね備えなければなりません。

本当は真鍮あたりでガッツリ作る方が良いかもしれないのだけど、はじめからハードル上げると進みません。

最低限の手間で最低限の動作強度を確保できる方法でコレ。

｜

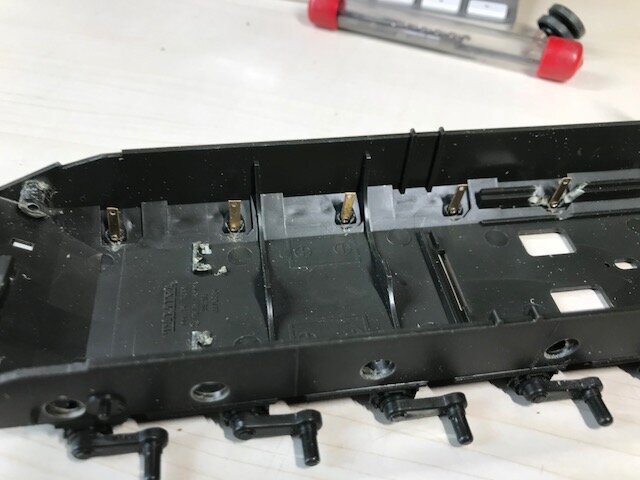

L字にしたドライバーでチマチマと極小ネジを回していたけど、しっかり締めるのは大変なので、

反対側の平らな面にドリルでドリドリしちゃいました。後で塞ぎます。

サスアームの固定は完了。

｜

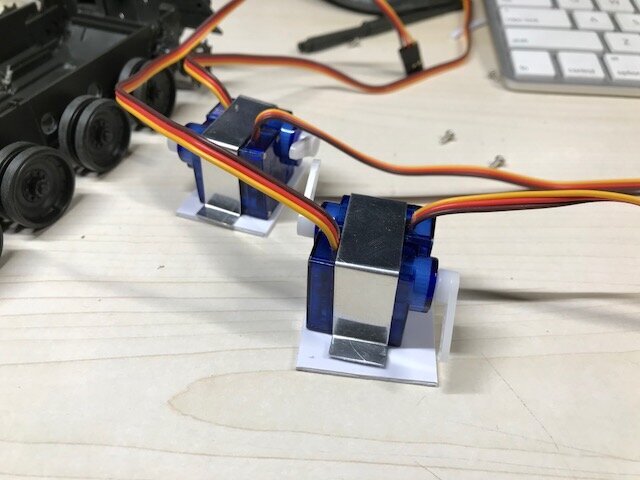

サーボモーターは固定用の耳は削り取ってしまい、別途固定具をプラバンとアルミ板から作ります。

必ず電気部分が壊れるので、交換可能なように考えてます。

｜

とりあえずは両面テープで固定、ロッドをつなぐ前に、サーボの角度を改めて調整します。

範囲外まで動くとサーボのトルクが太すぎるのでせっかくのアームを壊しちゃう。怖い

｜

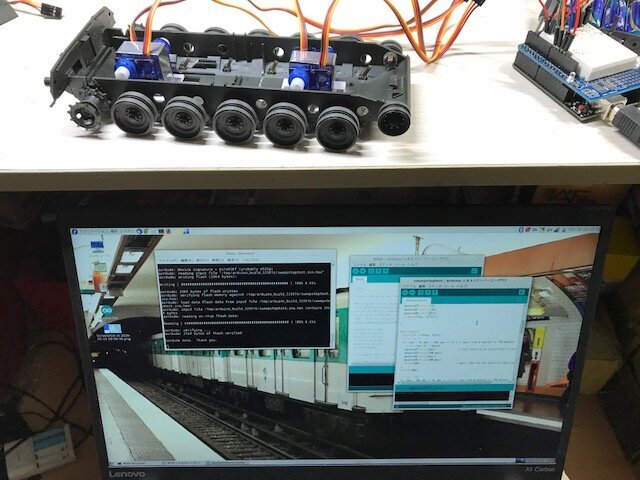

というわけで仮ロッドを適当に繋いで試運転

おーーー動いた。楽しいですねぇ

｜

引き続き、ボディを被せて動かします。

持ち上がる時は重いのでゆっくり、下がるときは重力なので早く

みたいな小賢しいことを考えて、上がる時が遅すぎる気がします。なのでカクカク

サーボのジッジッジと言う音がウルサイです。

｜

鉄道模型だとDCCと言うデジタルコントロールが一般的で、音も鳴らす人が多いです。

展示会なんかで音あるだけで没入感がかなり違います。

動く物には音がマストなので、前回のボツ10秒ループ基板とは違う回路を入手。

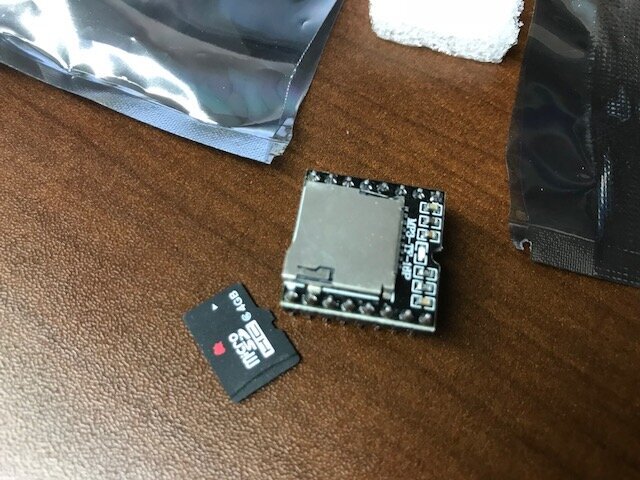

SDカード内のmp3ファイルを再生できる基板です。

模型の金銭感覚の鈍った身には激安の400円です。

コレ鳴らす回路とプログラム組むよりも、音をMP3へ落とす方が大変なのであります。

電子工作（と音探し）がひたすら続きます。
