43作りたいものがいっぱいあって、選べない感じで手を付けてません。

リハビリも兼ねて1/12のGTOを淡々と進めます。

ワイヤーホイールのハブが気になるので、半年ぶり以上で旋盤を使おうと思います。

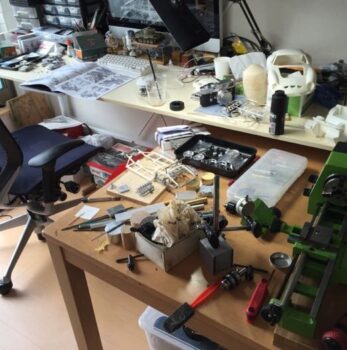

IMG_4265

ハンズでアルミ丸棒を買ってきまして、長すぎなのでカットします。

自分の旋盤は3爪チャックの穴が12mmくらいまでしか貫通できないので苦肉の策。

4爪インディペンデントチャックなら18mmくらい貫通できるんですけどね。

インディペンデントは部材の固定が面倒臭すぎなので…

IMG_4266

|

始めっから使える部品を作るのは不可能だけど、なるべく真剣に使うつもりで試作。

とりあえずは本物の部品の形状は無視してHIROと同じ形に作ってみます。

IMG_4267

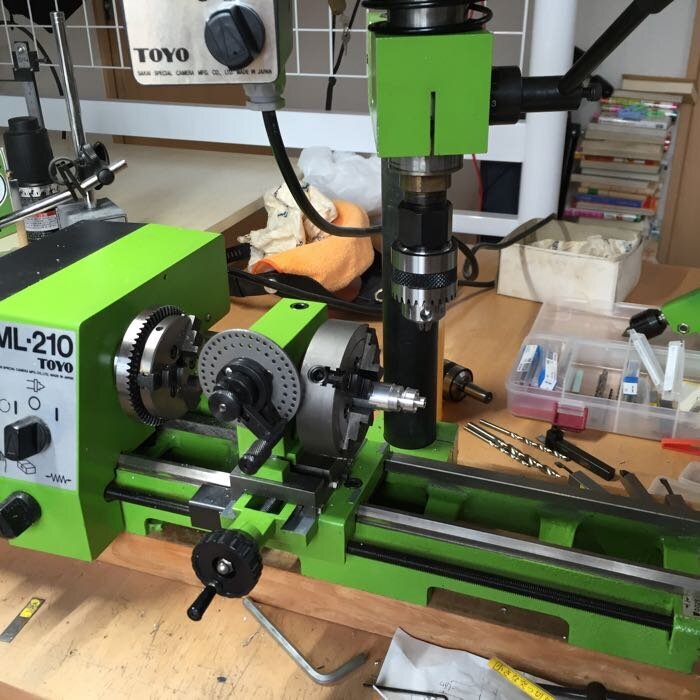

割出し円テーブルでスポーク用の穴を開けます。一周12個の穴が6段です。72本のスポーク。

IMG_4269

センター出しが甘かったのと、割出しの穴数をまちがえてガタガタになりました。

3個目の穴位置決めで0.5mmのセンタードリルが折れちゃった。

3000円くらいしたような気がする…トホホ

とりあえず折れたセンタードリルに残った針先で穴を貫通させずに一通り作ってみました。

※アルミ部材に残った0.5mmのドリル先端が出せないのでコレはボツです。

IMG_4272

めげずに2個めにかかります。

センターシャフト部分を少し色気出して実車と同じ感じにしてみようかと…

IMG_4273

|

やはりチャックから外してセンターを出すのは非常に大変なので、3爪チャックで旋盤して、

チャックごと割出し円テーブルへ移植しました。ついでに上からの力を支える当て木も用意。

掘削オイルを塗り塗り穴を開けます。

今回は0.4mmのドリルがそのまま短めにチャックに咥えてセンタードリルはオミット。

慎重にやれば大丈夫です。72個開けてみました。

IMG_4279

左端が2個めです。今回はちゃんと0.4mmの穴があいてます。

ハンズの快削アルミは磨いてないけど丁寧に挽くと綺麗ですね。

形状はちょっと四角くなりすぎ、穴の位置もなんか違和感ありありです。

土曜日はこれで時間切れ。成功するまで諦めない人なんで、これでは終わらないです。

IMG_4281

日曜日は娘が大会で一日居ないので、カミさんとデート。

「日曜日はなんか予定ある?」「いや、なにも無いよ」<ココの所週末は模型三昧だったので罪滅ぼし。

常磐道をバビューンと飛ばして一時間半

日立おさかなセンターとか言う道の駅で昼食食べました。

IMG_4287

「海が見たいわ」と言うので大洗の海

IMG_4292

北上した方が海も高速も近かったけど、なぜかカミさん指定で南下して大洗潜入。

大洗ってガルパンじゃな、看板の下になんか某女子高のタテカンが

IMG_4291

まぁ当然のように駅に寄る

決して私が飯で釣って大洗に来たわけじゃないですよ。<念の為

IMG_4303

一応は娘にお土産

IMG_4309

帰ってきたら続き、今回の資料はコレ

下のカミムラさんにコピーさせていただいた旋盤のカタログ兼マニュアル

IMG_4341

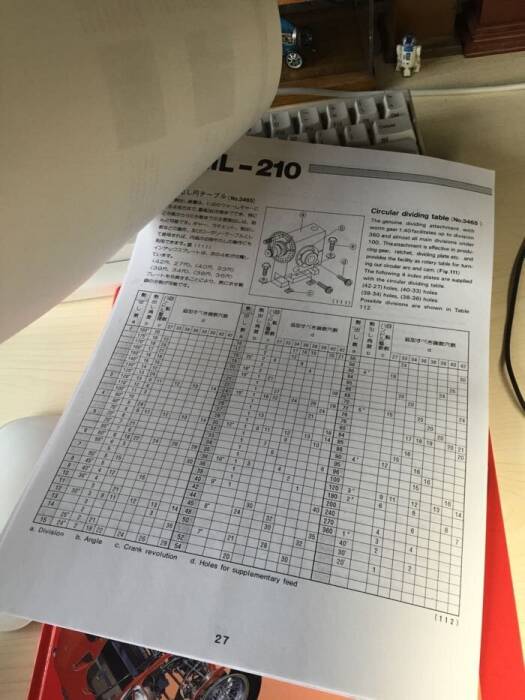

インデックス表が非常に助かります。

IMG_4324

ワイヤーホイールのレストア風景というか新規作り起こし風景が参考になります。

左ページと右ページではハブの形状が違いますが…?

つかリムも形状が違う気がするが、別に250GTO用のホイールを組んでる写真じゃないかもしれないので気にしない。

IMG_4340

3個めのハブを削り出し。

IMG_4316

12×4段の部分は24×2段に改めました。

IMG_4322

脳内司令からOK出ました。合格。

IMG_4337

形状変わったので、スポークの長さ等は考えなきゃイカンですね。あとこれ3つ作るのも大変。

だいたい3時間くらいで1個です。

IMG_4325

とりあえずは裏側の彫り込みをしたら、1本ホイール組んでみます。

IMG_4332

つづく
